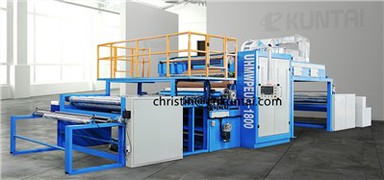

UD Dwarslaagmachine

UD Dwarslaagmachine











UHMWPE UD continu orthogonaal vulkanisatieproces:



Automatisch UHMW-PE UD Crossply-machineproces:

1. Plaats de unidirectionele PE UD op de 0 graden en 90 graden spanningsafwikkelapparaten.

2. Het UD-spandoek van 0 graden wordt door het servotractieapparaat naar het hete persplatform afgewikkeld voordat het wordt opgerold.

3. Nadat het 90 graden UD-weefsel is getrokken en gepositioneerd door het servobreedte-instelapparaat, wordt het gesneden door het hete snijapparaat.

4. Het bovenste hete persvlak wordt snel naar beneden gedrukt en de druk wordt via signaaldetectie overgedragen om het composiet aan te drijven.

5. De servotractie wordt in combinatie met de spanas gebruikt om het orthogonaal afgewerkte PEUD-doek te rollen.



4/6UD composiet: PEUD gevulkaniseerd afgewerkt weefsel wordt gebruikt door het bovengenoemde 0 graden drieassige afwikkelapparaat, warmgeperst composiet, servotractie en spanningsaswikkeling.







Machinetechnische parameter van automatische UHMW-PE UD Crossply Machinee



1) Dringende tonnage: 6000KN

2) Afmetingen werktafel: 1700 * 1700 mm

3) Materiaalbreedte: kleiner dan of gelijk aan 1650 mm

4) Warmtebronmedium: thermische olie

5) Verwarmingsmethode: externe olieverwarmercirculatie

6) Persmethode: hydraulisch

7) Besturingsmodus: HMI+PLC

8) Transmissiecontrole: frequentieomzetting + servoaandrijving

9) Totaal vermogen: ongeveer 95 kW

10) Voeding: 380V/50Hz (aangepast)

11) Lengte * breedte * hoogte: 9500 * 7500 * 5000 mm

12) Gewicht: ongeveer 25 ton











Automatische UHMW-PE UD Crossply-machineconfiguratie



Nee.	Onderdeelnaam	Technische vereisten	Functie
1	Afrolapparaat van 0 graden	3-as-midden afwikkel-/veiligheidsklauwplaat	0 graad UD spanning afwikkelen
		Magnetische poederspanningscontrole
2	90 graden afrolplatform	Centrale afwikkel-/veiligheidsklauwplaat met één as	90 graden UD spanning afwikkelen
		Magnetische regeling van de poederspanning
3	Apparaat met vaste breedte	Servo-stepper voeding	Functie: Horizontaal trekmateriaal met vaste breedte
		Pneumatische klembeweging met vaste lengte
		Servomotoraandrijving, isolatieniveau F, beschermingsgraad IP55, merk: Huichuan
		De treklengte HMI kan worden ingesteld
		Mobiele geleiderail van koolstofstaal bekleed met hard chroom, hoogfrequente blusbehandeling
		Thermisch snijden
4	Persen en lamineren	Geleiding met vier kolommen van koolstofstaal bekleed met hard chroom	warmpersen en lamineren
		6000KN viercilinder hydraulisch samenstel
		1700 * 1700 mm tafelblad voor warm lamineren
		Olieverwarmer met externe maltemperatuur
5	Begeleidend apparaat	Servo aangedreven geleiderol	producten begeleiden
		Servomotoraandrijving, isolatieniveau F, beschermingsgraad IP55
6	Opwindapparaat	Centrale afwikkel-/veiligheidshouder	wikkelen van eindproducten
		Magnetische poederspanningscontrole
		Motoraandrijving met variabele frequentie, isolatieniveau F, beschermingsgraad IP55, merk: Siemens









Terwijl de technologie zich blijft ontwikkelen, worden er voortdurend nieuwe en geavanceerde machines ontwikkeld om de efficiëntie van industriële processen te verbeteren. Eén zo'n machine is de hydraulische pers van 600-ton - een krachtig en veelzijdig stuk gereedschap dat verschillende taken aankan.
Een van de belangrijkste voordelen is de mogelijkheid om rollen automatisch te laden en te lossen, waardoor het een voorkeursoptie is voor industrieën die de verwerking van grote hoeveelheden materialen of producten vereisen. Dit volledig automatische ontwerp vermindert de behoefte aan handarbeid, waardoor op de lange termijn zowel tijd als geld wordt bespaard.
Een ander voordeel van de hydraulische pers van 600-ton is zijn ongelooflijke kracht, waardoor hij zelfs de moeilijkste taken met gemak kan uitvoeren. Deze enorme kracht maakt het een geschikte optie voor onder meer de automobiel-, ruimtevaart- en bouwsector.
Naast zijn kracht- en automatiseringsmogelijkheden biedt de hydraulische pers van 600-ton ook een hoge precisie en nauwkeurigheid. Met geavanceerde controlesystemen is het mogelijk om keer op keer consistente resultaten te bereiken, zodat elk geproduceerd product aan de vereiste kwaliteitsnormen voldoet.
De flexibiliteit van de machine maakt hem ook geschikt voor een breed scala aan toepassingen, waaronder metaalbewerking, kunststofgieten en zelfs bij de productie van elektronische componenten. Deze veelzijdigheid maakt het een populaire keuze voor fabrikanten die een machine nodig hebben die in verschillende industriële processen kan worden gebruikt, waardoor ze tijd en geld besparen op meerdere machines.
Over het geheel genomen is de hydraulische pers van 600-ton een doorbraak in de wereld van industriële machines. De geautomatiseerde functies, ongelooflijke kracht en veelzijdige aard maken het tot een essentieel hulpmiddel voor elk bedrijf dat concurrerend wil blijven in de steeds veranderende markt van vandaag.
